Application / 水与污水处理
水与污水处理的气体检测与传感器选型
水厂里同时记着两本账：H₂S 与 NH₃ 是厂界恶臭的合规账，沼气甲烷与加氯间的氯气是人的安全账，而格栅井与消化池是必须按次序检测的受限空间。
- 19.5–23.5% vol 受限空间准入的氧含量窗口（OSHA 1910.146）
- 10 ppm 硫化氢 8 小时接触限值 —— 也是恶臭的主指标
- 1 ouE/m³ EN 13725 定义的嗅辨阈值（合规账只认嗅辨法）
- 5.0% vol 甲烷爆炸下限；沼气报警按 10% LEL = 0.5% vol

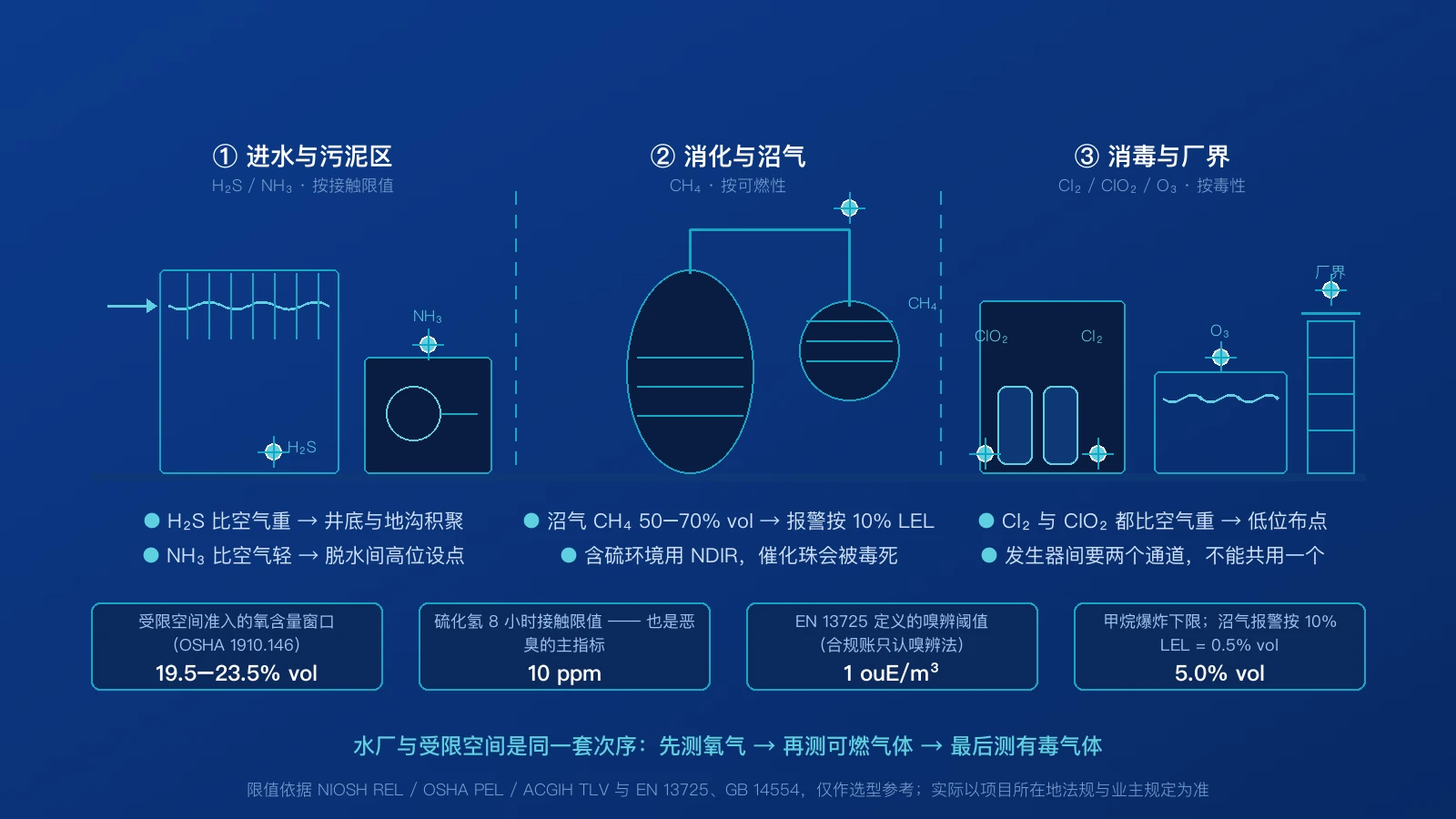

进水区与污泥区：H₂S 的两副面孔
进水区、格栅井、集水井与污泥脱水间是全厂硫化氢浓度最高的地方 —— 不是因为这些环节的污水本身气味最大，而是因为它们处在厌氧条件下：有机物在缺氧环境中被硫酸盐还原菌分解，持续释放硫化氢。它比空气重（相对密度 1.19），会在井底、池底与地沟里积聚，不随排风自然散开。
所以 H₂S 在这一行里有两副面孔。对合规而言，它是厂界恶臭的主指标之一，也是多数司法辖区的必测项；对安全而言，它是受限空间准入的判据之一 —— 而且是最不能靠人的一项。
厌氧消化与沼气利用：甲烷走 NDIR，不走催化燃烧式
厌氧消化把污泥中的有机物转化为沼气，典型组成是甲烷 50–70% vol、二氧化碳 30–50% vol，另有数百到数千 ppm 的硫化氢。这份混合气体的两面性，在选型上体现得最清楚：甲烷 5.0% vol 的爆炸下限决定它是爆炸源，报警按 10% LEL（约 0.5% vol）设定；而硫化氢在这里主要不是安全项，而是实实在在的腐蚀源 —— 它会腐蚀管道、锅炉、脱硫装置与发电机组。
正因为沼气含硫，甲烷通道不该选催化燃烧式。催化珠对硫化物与硅蒸气的中毒是不可逆的：灵敏度持续下降，却不产生任何故障信号 —— 读数偏低而系统显示一切正常，这是最危险的失效方式。红外 NDIR 对甲烷有特征吸收峰，既不存在中毒机理，也不依赖氧气参与反应，因此在消化池、沼气柜与锅炉房这类含硫环境中是首选。量程按用途分档：泄漏预警用 0–100% LEL，厌氧工艺过程控制用 0–100% vol。
加氯间、二氧化氯发生器与臭氧系统：三种消毒剂，三套布点
消毒环节的气体风险来自药剂本身。液氯气化后比空气重（相对密度 2.5），泄漏后会贴地面与地沟走，探头必须布在低位；二氧化氯发生器的化学反应同时产出二氧化氯与副产氯气 —— 这意味着发生器间常常需要两个独立通道，而不是「反正都是氯，用一个就够」；臭氧在发生间与接触池上方监测，它的接触限值远低于嗅阈值，等闻到气味时早已明显超标。
这三种消毒剂的报警一律按毒性设定，不按可燃性 —— 它们的职业接触限值都在 ppm 甚至亚 ppm 量级，而可燃判据要高得多，按 LEL 设点等于永不报警。选型时优先挑分辨率能到 0.01 ppm 量级、并可加装酸性气体过滤片的通道，因为卤素族之间的交叉响应在消毒间里几乎无法回避。
厂界与出水：合规账归嗅辨法，运行账归传感器
厂界恶臭是这一行最容易引发投诉的环节，也最容易被误解。嗅辨法（EN 13725 定义的动态嗅辨）是唯一能出具合规臭气浓度（ouE/m³）的方法；传感器阵列提供的是连续运行数据，用于定位污染源、联动除臭设备、以及把投诉时间点与工艺事件对齐。两者是分工关系，不是替代关系 —— 把传感器读数当合规报告提交，在多数司法辖区都不成立。
分工理清了，配置才有的放矢：进水区、生化池、污泥脱水间、厂界分别布点，才能把「工艺波动」与「设备故障」区分开；把报警输出接进生物滤池、化学洗涤塔或喷淋除臭系统，实现超标即启动，而不是等人发现；再让传感器与本厂嗅辨数据做一段时间的同步比对，建立现场相关性 —— 这个相关性不能跨厂照搬，因为污水来源、工艺与季节都在变。
水与污水处理的重点检测气体
一条工艺线上混着三种量纲：进水区的硫化物按接触限值判、沼气的甲烷按可燃判、消毒间的氯与臭氧又回到 ppm 级毒性判据 —— 而且格栅井与消化池首先是一处受限空间。
| 检测气体 | 典型量程 | 推荐原理 | 场景要点 |
|---|---|---|---|
| 硫化氢 H₂S | 0–20 / 0–100 ppm | 电化学（智能数字输出） | 进水区、格栅井、集水井、污泥脱水间与消化池；比空气重（相对密度 1.19）→ 低位与地沟布点。高浓度下嗅觉迅速麻痹，不能靠鼻子判断。 |
| 氨 NH₃ | 0–50 / 0–200 ppm | 电化学（智能数字输出） | 污泥浓缩、脱水与堆棚的主要恶臭组分；比空气轻（相对密度 0.6）→ 高位布点，方向与硫化氢相反。按毒性设报警。 |
| 甲硫醇 CH₄S | 0–10 / 0–50 ppm | 电化学 | 嗅阈值极低，是「浓度很低却很难闻」的主要来源；单列一路通道，才能把硫醇类的低阈值贡献从总臭里分出来。 |
| 甲烷 CH₄ | 0–100% LEL / 0–100% vol | NDIR 红外 | 厌氧消化沼气主成分（50–70% vol）；LEL 5.0% vol，报警按 10% LEL。含硫环境用 NDIR 而非催化燃烧式 —— 催化珠会被硫化物永久毒死，且不报故障。 |
| 二氧化碳 CO₂ | 0–5000 ppm / 0–100% vol | NDIR 红外 | 沼气组分（30–50% vol），也用于消化工艺控制；高浓度下会置换氧气，同属受限空间风险。 |
| 氧气 O₂ | 0–25% vol | 电化学（智能数字输出） | 受限空间准入的第一项，19.5–23.5% vol 之外不得进入；格栅井、集水井、消化池与管沟作业前必测，且井口与井底分别测。 |
| 一氧化碳 CO | 0–500 / 0–1000 ppm | 电化学（智能数字输出） | 受限空间准入四件套之一；检修期的内燃机、焊接与切割也会在池边与泵房产生。 |
| 氯气 Cl₂ | 0–5 / 0–10 ppm | 电化学（智能数字输出） | 加氯间与二氧化氯发生器间；比空气重（相对密度 2.5）→ 低位与地沟布点。按毒性设点，并索要卤素交叉灵敏度表。 |
| 二氧化氯 ClO₂ | 0–5 ppm | 电化学 | 二氧化氯发生器的产物，与副产氯气并存 → 发生器间通常需要两个独立通道，而不是共用一个；同样比空气重。 |
| 臭氧 O₃ | 0–5 / 0–100 ppm | 电化学（智能数字输出） | 臭氧发生间、接触池与尾气破坏装置；接触限值远低于嗅阈值，等闻到气味时已明显超标。 |
| 总有机挥发物 TVOC | 0–200 ppm | 电化学（智能数字输出） | 接纳工业废水的进水区、调节池与事故池；按 OEL 走 ppm 级判据，需要分辨具体组分时改用 PID。 |
限值引自 NIOSH REL / OSHA PEL / ACGIH TLV 与 EN 13725、GB 14554，仅作选型参考。本页不替代水厂气体检测系统的设计：报警值、联锁逻辑与检测点数量须按构筑物形式、工艺分区、通风条件与项目所在地法规确定。
水与污水处理推荐型号
覆盖进水区、生化池、污泥脱水、厌氧消化与沼气、加氯消毒与厂界六个环节：H₂S 与 NH₃ 走 ppm 级电化学，沼气甲烷走抗中毒的 NDIR，受限空间配 O₂ 与 CO，同一套数字输出接口换探头不改线。
本站系覆盖 12 类气体
DS4-H2S-100 智能硫化氢气体传感器
印刷式固态聚合物电化学（智能数字输出）
EC Sense DS4 智能硫化氢传感器，量程 0 – 100 ppm，分辨率 0.1 ppm，UART 数字输出、出厂预校准
查看详情 → DS4-NH3-100 智能氨气气体传感器
印刷式固态聚合物电化学（智能数字输出）
EC Sense DS4 智能氨气传感器，量程 0 – 100 ppm，分辨率 0.5 ppm，UART 数字输出、出厂预校准
查看详情 →
G4111 甲烷 NDIR 红外气体传感器
非分散红外（NDIR，双波长光路）
上海翼芯 G4111，量程 0 – 100% LEL，NDIR 双波长红外检测
查看详情 → DS4-Cl2-10 智能氯气气体传感器
印刷式固态聚合物电化学（智能数字输出）
EC Sense DS4 智能氯气传感器，量程 0 – 10 ppm，分辨率 0.01 ppm，UART 数字输出、出厂预校准
查看详情 → DS4-O2-25% 智能氧气气体传感器
印刷式固态聚合物电化学（智能数字输出）
EC Sense DS4 智能氧气传感器，量程 0 – 25 %vol，分辨率 0.01 %vol，UART 数字输出、出厂预校准
查看详情 →常见问题
沼气测甲烷，催化燃烧式不是更便宜吗？为什么推荐 NDIR？
因为沼气含硫化氢，而催化燃烧式靠催化珠表面的氧化反应工作，硫化物、硅蒸气与卤素会让催化珠中毒 —— 这个中毒不可逆：灵敏度持续下降，却不产生任何故障报警。读数偏低、系统显示一切正常，是这类失效最危险的地方。NDIR 对甲烷有特征吸收峰，既没有中毒机理，也不依赖氧气参与反应，在消化池、沼气柜与锅炉房这些含硫环境里是首选。真正便宜的方案是「先算清更换与标定成本」再比价格。
二氧化氯发生器间为什么不能只装一个氯气探头？
因为发生器同时产出两种气体。二氧化氯由亚氯酸钠或氯酸钠与酸反应制得，反应与投加过程中二氧化氯与氯气同时存在，两者的接触限值与报警点不同 —— 只测其中一种，等于对另一种不设防。做法是配两个独立通道，并注意这两种气体都比空气重，探头应走低位与地沟，而不是装在房间顶部。
硫化氢的报警值该按 10 ppm 还是按恶臭限值设？
看通道用途，这两个用途不该共用一个点。人员安全与受限空间准入按职业接触限值（H₂S 8 小时限值在 10 ppm 量级）；厂界与周边环境影响按当地恶臭标准的浓度限值或 OU 值。量级、依据和响应要求都不同，我们的做法是让人身安全通道与环保监测通道分开设点、分开记录，并在现场标明各自用途，避免运维时被误改成同一个数。
传感器能不能替代嗅辨法出恶臭合规报告？
不能。合规的臭气浓度（ouE/m³）只有 EN 13725 定义的动态嗅辨法能出具，传感器阵列给的是连续运行数据 —— 用于定位污染源、联动除臭设备、把投诉时间点与工艺事件对齐。如果确实需要等效 OU 值，必须在本厂同步做一段时间的嗅辨比对建立相关性，而且这个相关性不能跨厂照搬，因为污水来源、工艺与季节都会改变它。
格栅井、消化池这些地方该配便携式还是固定式？
两者角色不同，通常都要。固定式负责持续监测与排风联锁，覆盖经常有人经过或容易积聚的区域；便携式负责入内作业前的准入检测与作业过程中的连续监测。受限空间按「先测氧气、再测可燃气体、最后测有毒气体」的次序进行，并且要在井口与人实际到达的深度分别测 —— 固定式点位不可能覆盖到人真正要下去的地方。
把构筑物清单和工艺分区发过来
需要的信息：处理规模与工艺（A²O / SBR / MBR / 氧化沟等）、进出水水质与是否接纳工业废水、污泥处理与厌氧消化方式、沼气利用途径、消毒工艺（液氯 / 次氯酸钠 / 二氧化氯 / 臭氧 / 紫外）、需要检测的构筑物与点位、是否含厂界恶臭监测、供电与通讯方式。
